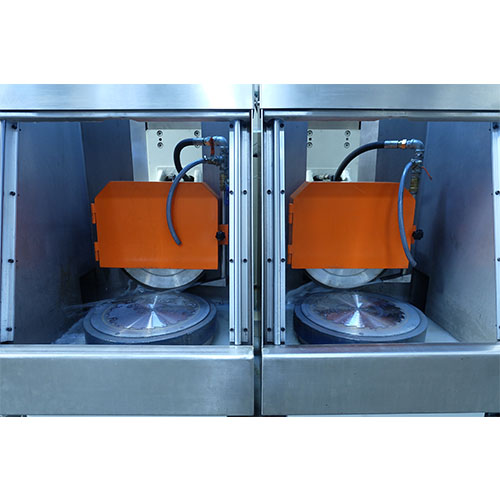

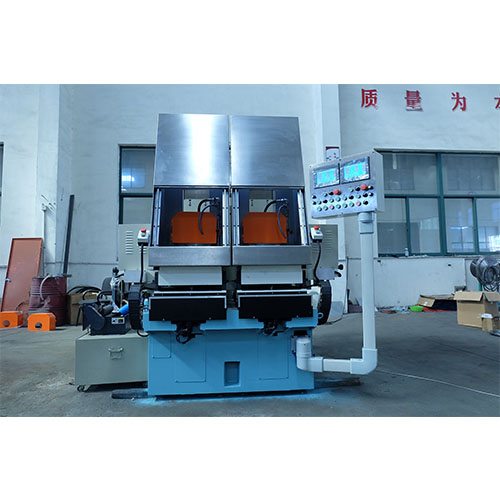

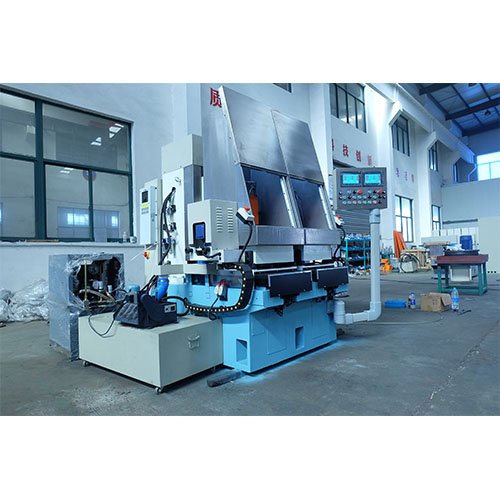

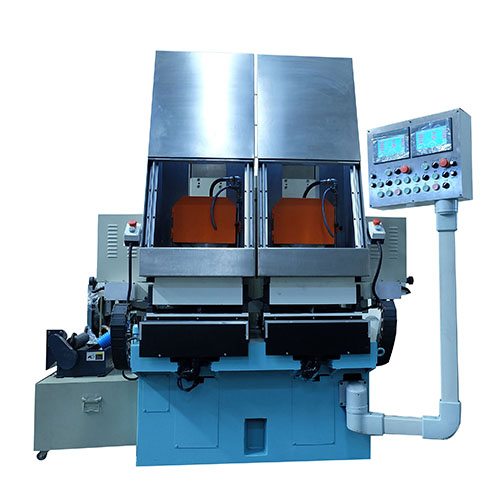

双工位卧轴圆台平面磨床M7333-勤龙磨床

产品简介 / Introduction

产品·特点

平稳性能高
磨床运行平稳，吸震性能较高，机械磨损少，使用寿命长。
运行精度高
工作台在床身导轨上移动平稳，受力均匀，运行精度高。
加工效率高
加工时圆形工作台面旋转移动并随拖板一起作纵向往复进给运动。加工效率高于锯台磨床。

技术·规格

主要技术规格	低速	高速	高精	高速高精
Main TechnicaL Specifications	SKM7333	SSKM7333	SKMG7333	SSKMG7333

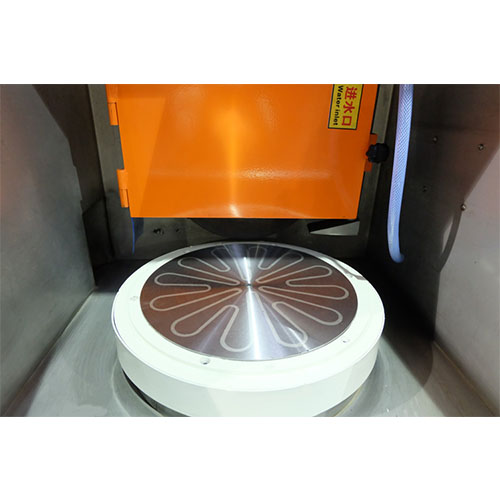

工作台直径（mm）	Φ330	Φ330	Φ330	Φ330
Diameter Of Work Table（mm）
磨削工件最大尺寸	Φ330*100	Φ330*100	Φ330*100	Φ330*100
Maximum Size Of Grinding Workpiece（mm）
工作台转速（rpm）	0～300	0～300	0～300	0～300
Revoving Speed Of Work Table （rpm）
工作台最大承重（kg）	50	50	50	50
Maximum Load-bearing Of Work Table（kg）
托板往复速度X轴(m/s)	6	6	6	6
Reciprocating Speed Of The Dragging Plate X Axis (m/s)
托板往复行程（mm）	200	200	200	200
Reciprocating Speed Of Dragging Plate （mm）
砂轮主轴转速(rpm)	1450	2900	1450	2900
Speed Of Main Spindle Of Grinding Wheel (rpm)
主轴定心锥面跳动（mm）	0.001	0.001	0.001	0.001
Runout Of Centering Conical Surface Of Main spindle（mm）
砂轮尺寸（mm）	Φ350x40xΦ127	Φ350x40xΦ127	Φ350x40xΦ127	Φ350x40xΦ127
Dimensions Of Grinding Wheel（mm）
垂直快速升降(mm/min)	200	200	200	200
Vertical Rapid Going Up And Down(mm/min)
垂直进给最小进给量（mm）	0.001	0.001	0.001	0.001
Minimum Amount OF Feed Of Vertical Feed （mm）
加工平面度（mm）	0.01/1000	0.01/1000	0.005/1000	0.005/1000
ProceSSing PlaneneSS（mm）
工作台端面跳动（mm）	0.005	0.005	0.001	0.001
End Face Runout Of Work Table （mm）
工作台电机功率(kw)	2.2	2.2	2.2	2.2
Motor Power Of Work Table (kw)
砂轮主轴电机功率(kw)	7.5	11	7.5	11
Motor Power Of Main Spindle Of Grinding Wheel (kw)
垂直升降伺服电机(n.m)	伺服10N.m	伺服10N.m	伺服10N.m	伺服10N.m
Servo Motor For Verticai Going Up And Down(n.m)
工作台往复伺服电机(n.m)	伺服10N.m	伺服10N.m	伺服10N.m	伺服10N.m
Servo Motor For Fen Reciprocation Of Work Table(n.m)
水泵电机功率	120	120	120	120
Motor Power Of Water Pump(w)
机床净重(kg)	3500	3500	3500	3500
Net Weight(kg)
